Ürün Tanıtımı

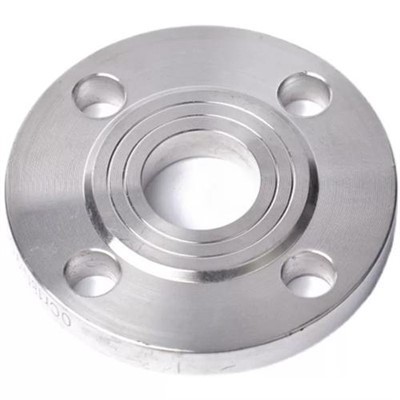

Flanştaki çelik kaymaHAIHAO, boru sistemlerinde kolay hizalama ve montaj için tasarlanmış dövme bir boru bağlantı bileşenidir. ASME B16.5 standartlarına sıkı sıkıya bağlı kalarak Çin'de üretilen buflanş üzerinde çelik kaymaboru ucu üzerinde kayar ve köşe kaynağına imkan vererek hassas kesim ihtiyacını azaltır.
Ürün Parametreleri
|
Öğeler |
Şartname ayrıntıları |
|
Boyut Aralığı |
1/2" - 24" (DN15 - DN600) |
|
Basınç Sınıfı |
Sınıf 150, 300, 600, 900, 1500, 2500 |
|
Tip/Model |
Dövme, Kolay-Açık |
|
Bağlantı Türü |
Alın-kaynak ucu (boru bağlantısı için) |
|
Tedarik Kapasitesi |
2000 ton/ay |
Teknik Şema
ASME B16.5
Flanşlardaki-kaymanın yaklaşık ağırlığı (Kg)
|
BOYUT |
Nominal Basınç |
||||||
|
DN |
NPS'ler |
Sınıf150 |
Sınıf300 |
Sınıf600 |
Sınıf900 |
Sınıf1500 |
Sınıf2500 |
|
15 |
1/2" |
0.41 |
0.63 |
0.75 |
1.75 |
1.75 |
|
|
20 |
3/4" |
0.58 |
1.16 |
1.35 |
2.35 |
2.35 |
|
|
25 |
1" |
0.8 |
1.37 |
1.58 |
3.5 |
3.5 |
|
|
32 |
1-1/4" |
1.07 |
1.75 |
2.15 |
4.01 |
4.01 |
|
|
40 |
1-1/2" |
1.37 |
2.47 |
2.99 |
5.52 |
5.52 |
|
|
50 |
2" |
2.01 |
2.9 |
3.71 |
9.81 |
9.81 |
|
|
65 |
2-1/2" |
3.32 |
4.17 |
5.2 |
13.5 |
13.5 |
|
|
80 |
3" |
3.83 |
5.92 |
7.13 |
11.5 |
|
|
|
100 |
4" |
5.4 |
9.73 |
14.9 |
19.4 |
|
|
|
125 |
5" |
6.26 |
12.4 |
24.6 |
32.4 |
|
|
|
150 |
6" |
7.5 |
16 |
28.7 |
41 |
|
|
|
200 |
8" |
12.3 |
23.9 |
43.5 |
70.6 |
|
|
|
250 |
10" |
16.2 |
34 |
70.9 |
99.7 |
|
|
|
300 |
12" |
26.5 |
49.1 |
84.5 |
132.3 |
|
|
|
350 |
14" |
34.5 |
69.1 |
99.3 |
151.8 |
|
|
|
400 |
16" |
45.5 |
88.9 |
141 |
184.1 |
|
|
|
450 |
18" |
48.5 |
107.2 |
174.8 |
256.1 |
|
|
|
500 |
20" |
61.8 |
132.9 |
221.8 |
333.2 |
|
|
|
550 |
22" |
|
|
|
|
|
|
|
600 |
24" |
87.7 |
198.7 |
313.3 |
600 |
|
|
Ürün Avantajları
1.Daha düşük boru hattı yaşam-döngüsü maliyeti: Pas önleyici yağ veya sıcak-daldırma galvanizleme yüzey işlemiyle birleştirilmiş dövme hammaddeler, ürünün servis döngüsünü etkili bir şekilde uzatır.
2.Mühendislik projesi uygulamasında maliyet kontrolü: Aylık 2000 ton tedarik kapasitesi ile ürün, büyük-ölçekli endüstriyel projelerin inşaat programına göre aşamalı ve toplu tedarik gerçekleştirebilir, bağlantı bileşenlerinin eksikliğinden kaynaklanan inşaat gecikme maliyetinden kaçınabilir ve toplu tedarik modu, tedarikin ölçek etkisini gerçekleştirebilir ve flanş ürünlerinin birim tedarik maliyetini azaltabilir.
Uygulamalar
Petrol, kimya ve doğal gaz
Reaktörlerin, depolama tanklarının ve kompresörlerin boru hattı bağlantısı için orta düzeyde korozyon ve-yüksek basınçlı çalışma koşullarına uyum sağlar.
Elektrik gücü
Kazanların, buhar türbinlerinin ve ısı eşanjörlerinin boru hattı bağlantısını eşleştirerek yüksek-sıcaklık ve yüksek-basınçlı boru hattı ortamlarına dayanır.
Gemi yapımı, denizcilik ve belediye mühendisliği
Gemi balastına, kentsel su teminine ve gaz boru hatlarına uygulanır, deniz suyu korozyonuna ve dış mekandaki karmaşık ortamlara uyum sağlar.
