Ürüne Genel Bakış

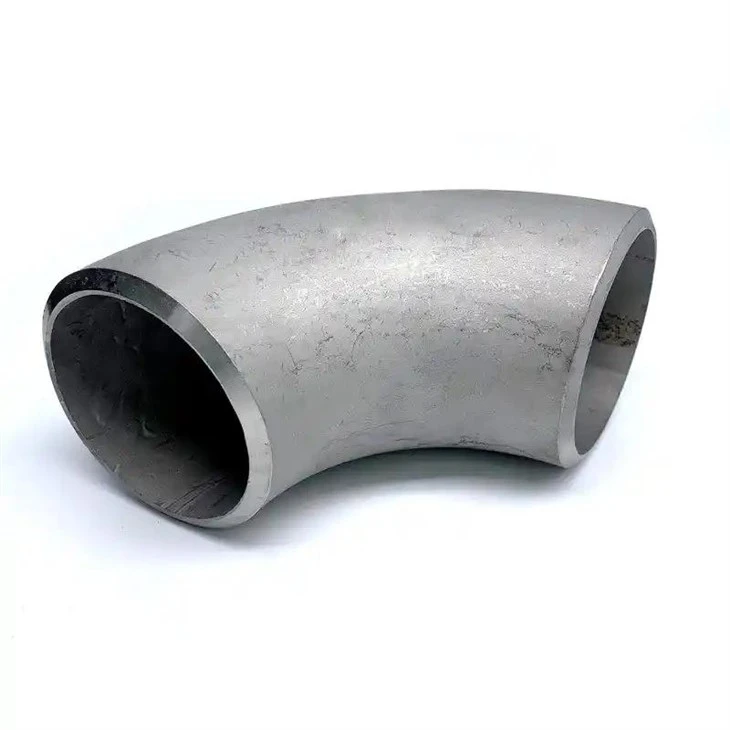

Bu alın kaynak dirsekleri serisi ASME B16.9'a uygun olarak üretilmiştir ve boyutsal doğruluk standart gereksinimleri karşılar. ASME dirseği üç bükme yarıçapı sunar: R=1.0D, R=1.5D ve R=3.0D, farklı boru hattı düzeni koşullarına uygundur.
Aylık tedarik kapasitesi 1000 tondur. Yüzey işlemleri, hizmet ortamına göre seçilebilen çıplak yüzey, boyama,-pas önleyici yağ, sıcak{-daldırma galvanizleme ve-korozyon önleyici kaplamayı içerir. Ürünler ahşap kasalarda veya ahşap paletlerde paketlenir.
Özellikler
|
Öğe |
Detaylar |
|
Uygulama Standardı |
ASME B16.9 |
|
Tip/Model |
90 derece, 45 derece, 180 derece dirsekler; R=1.0D, R=1.5D, R=3.0D |
|
Şartname Aralığı |
ASME B16.9: 1/2" - 48" (DN15 - DN1200) |
|
Et Kalınlığı Sınıfı |
SCH10, SCH10S, SCH20, SCH30, SCHSTD, SCH40, SCH40S, SCH60, SCH80, SCH80S, SCHXS, SCH100, SCH120, SCH140, SCH160, XXS |
|
Bağlantı Türü |
Alın-kaynak (Siyah Beyaz) |
|
Yüzey İşlem |
Çıplak yüzey, boya, pas önleyici yağ,-korozyon önleyici boya, sıcak-daldırma galvanizleme |
|
Karbon Çelik Malzeme |
A234 WPB, WPHY52, WPHY60, WPHY65 |
|
Paslanmaz Çelik Malzeme |
304, 304L, 316, 316L, 321 |
|
Alaşımlı Çelik Malzeme |
A234 WP11, WP22, WP12, WP5, WP9, WP91 |
Boyutlar
ASME B16.9-2024 DİRSEKLER
Uzun Yarıçaplı Dirseklerin Boyutları
|
Nominal Boru Boyutu (NPS) |
Eğimde dış çap (mm) |
Merkezden uca (mm) |
|
|
90 derece dirsekler (A) |
45 derecelik dirsekler (B) |
||
|
1/2" |
21.3 |
38 |
16 |
|
3/4" |
26.7 |
38 |
19 |
|
1" |
33.4 |
38 |
22 |
|
1-1/4" |
42.2 |
48 |
25 |
|
1-1/2" |
48.3 |
57 |
29 |
|
2" |
60.3 |
76 |
35 |
|
2-1/2" |
73.0 |
95 |
44 |
|
3" |
88.9 |
114 |
51 |
|
3-1/2" |
101.6 |
133 |
57 |
|
4" |
114.3 |
152 |
64 |
|
5" |
141.3 |
190 |
79 |
|
6" |
168.3 |
229 |
95 |
|
8" |
219.1 |
305 |
127 |
|
10" |
273 |
381 |
159 |
|
12" |
323.8 |
457 |
190 |
|
14" |
355.6 |
533 |
222 |
|
16" |
406.4 |
610 |
254 |
|
18" |
457 |
686 |
286 |
|
20" |
508 |
762 |
318 |
|
22" |
559 |
838 |
343 |
|
24" |
610 |
914 |
381 |
|
26" |
660 |
991 |
406 |
|
28" |
711 |
1067 |
438 |
|
30" |
762 |
1143 |
470 |
|
32" |
813 |
1219 |
502 |
|
34" |
864 |
1295 |
533 |
|
36" |
914 |
1372 |
565 |
|
38" |
965 |
1448 |
600 |
|
40" |
1016 |
1524 |
632 |
|
42" |
1067 |
1600 |
660 |
|
44" |
1118 |
1676 |
695 |
|
46" |
1168 |
1753 |
727 |
|
48" |
1219 |
1829 |
759 |
Uygulamalar
ASME dirseği esas olarak petrol, kimya, doğal gaz, elektrik, gemi yapımı ve denizcilik mühendisliği, belediye mühendisliği (kentsel su temini ve drenaj/ısıtma/gaz gibi), kanalizasyon arıtma, bina ve yangın koruma sistemleri, mekanik ekipman imalatı vb. sektörlerde kullanılmaktadır; Uygulanabilir ekipman türleri arasında boru hatları, vanalar, pompa odaları, kompresörler, ısı eşanjörleri, kazanlar, buhar türbinleri, jeneratörler, reaktörler, depolama tankları vb. yer alır.
